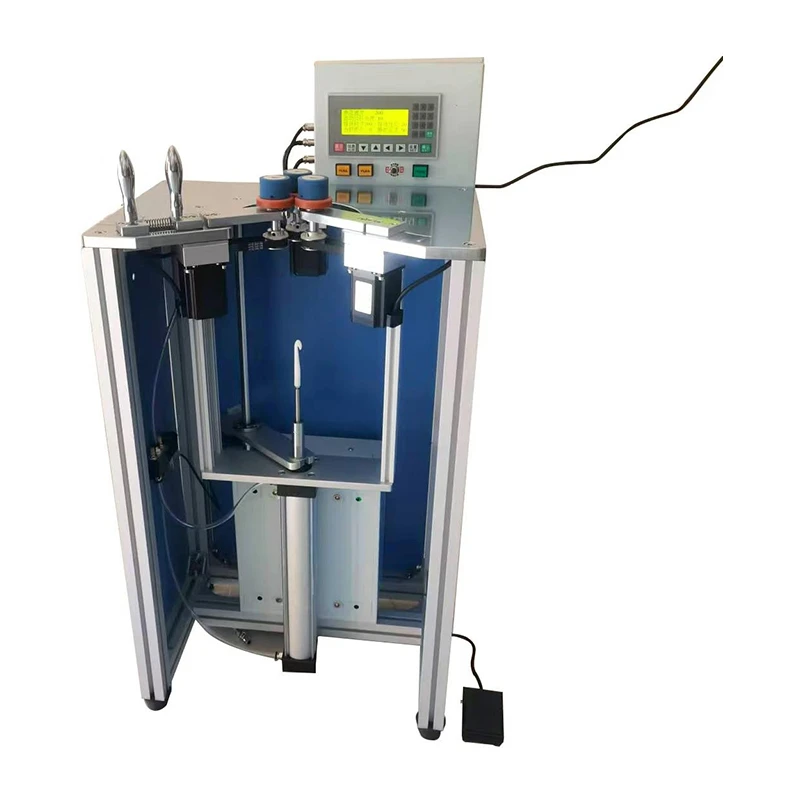

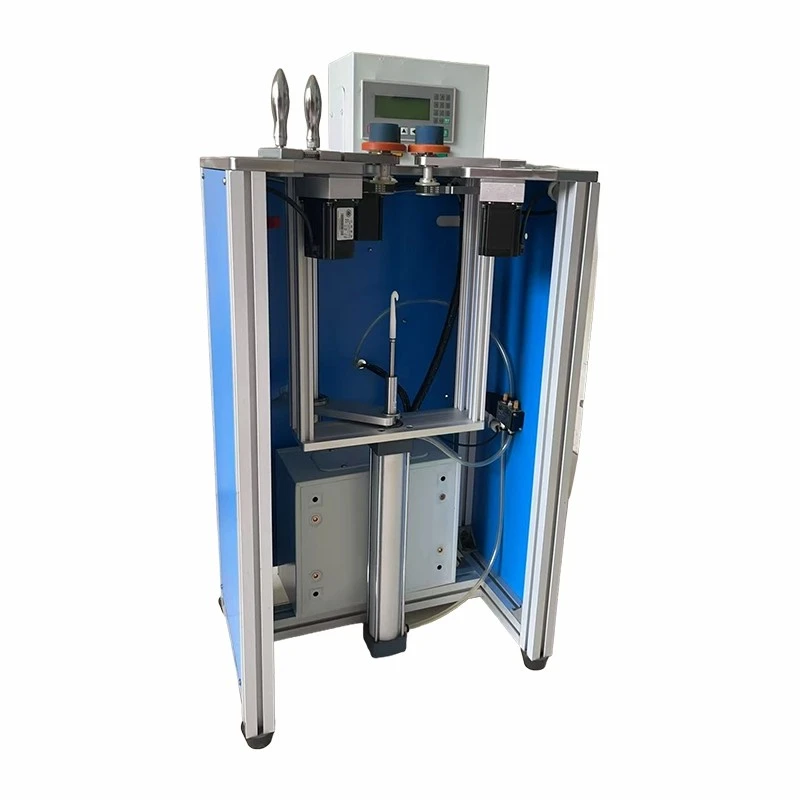

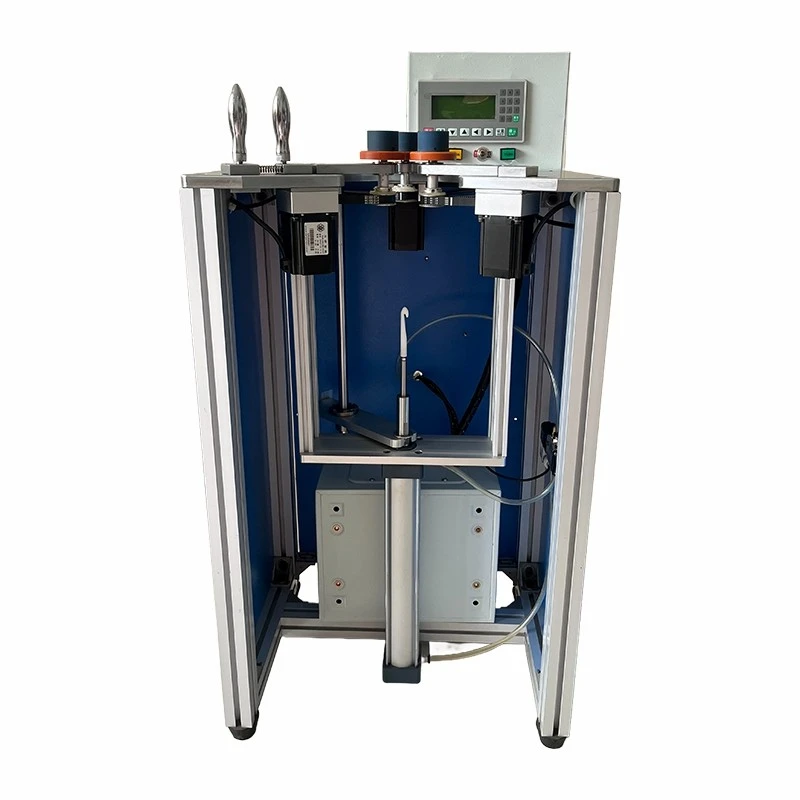

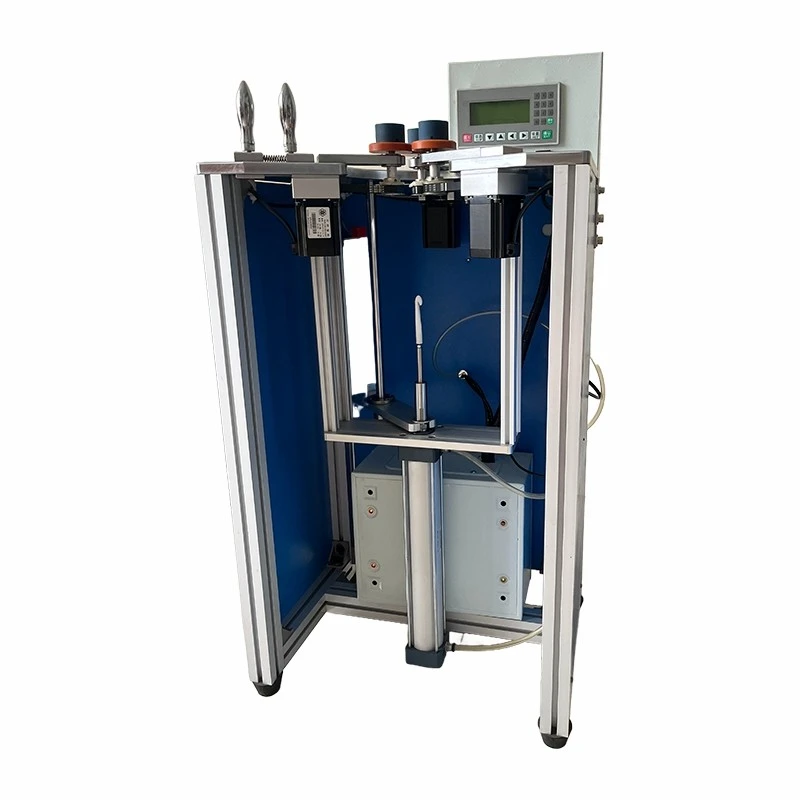

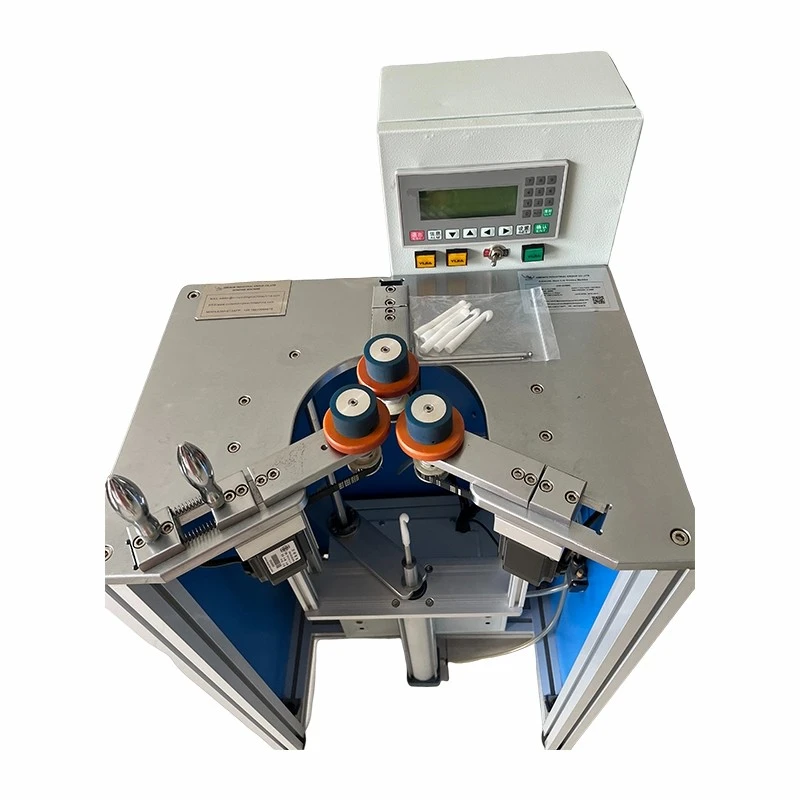

KX-9200C kaveljski toroidni stroj za navijanje
Specifikacija
|
Velikost žice: |
0,15-3,0 mm |
|
Dokončan ID: |
8 mm |
|
Končano OD |
90 mm |
|
Najmanjši OD: |
20 mm |
|
Končana višina: |
60 mm |
|
Poraba energije: |
200W |
|
Motor za trošenje: |
DC, 5V koračni motor *3 |
|
Razpon tlaka: |
0,5 ~ 0,7 Mpa |
|
moč: |
220V, 50/60Hz |
|
Neto teža: |
45 kg |
|
Dimenzije: |
98*72*52 cm |
Lastnosti
Stroj za navijanje transformatorjev s kavlji ima 4 standardne velikosti kavljev s posebnostmi.
Zračni pogon z zračnim kompresorjem za stroj za navijanje kaveljskega transformatorja.
Kavljasti transformatorski navijalni stroj (aka vlečno navijanje) je uporabna tehnika za izdelavo toroidnih izdelkov, pri katerih je notranji premer (ID) toroidala premajhen, da bi skozenj šel običajni čoln ali nabojnik.
Programabilna smer navijanja, obseg povratkov navitja (obrati ali kot) in kot navijanja segmenta.
Natančen razmik žic s programirljivim krmilnikom.
Vnaprej odrezana dolžina žice se potegne skozi sredino toroidnega jedra s pomočjo kavlja, ki ga poganja pnevmatski cilinder, pri čemer je dolžina giba nastavljiva s pomočjo magnetnih senzorjev.
Prednosti
Učinkovitost stroja za navijanje transformatorja s kavljem je visoka. Učinkovitost navijanja je mogoče močno izboljšati z ustrezno nastavitvijo zavore, da ustreza ustrezni hitrosti.
Vsi deli za križanje žice lahko zagotovijo, da se žica ne poškoduje.
Visoka vsestranskost delov in enostavno vzdrževanje.
Popolne različice, navzkrižna domena širokega premera žice, se lahko uporabljajo v enem stroju. Izmenjalna linija je dobra. Različne vrste obrabnih delov so lahko zamenljive
Aplikacija

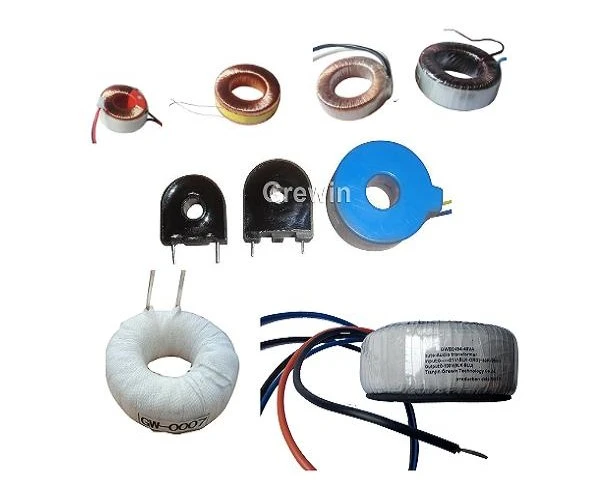

Toroidni navijalni stroj je najbolj primeren za toroidni induktor, toroidne transformatorje, toroidne tokovne transformatorje, toroidno tuljavo, toroidno dušilno tuljavo, napajalne induktorje, UPS induktor, pretvorniški induktor in težko toroidno jedro itd.
Praktična uporaba
Usposabljanje stranke za upravljanje navijalnega stroja:
1. Vsi servisni inženirji z 10-letnimi izkušnjami so deležni posebnega tehnološkega usposabljanja, ki se lahko spopade z različnimi okvarami.
2. Uporabnika usmerjajte k natančni uporabi in vzdrževanju navijalnega stroja s kaveljskim transformatorjem.
Zagotovite brezplačno svetovanje o tehnologiji proizvodnega procesa elektronskih izdelkov.
3. Da bi zagotovili normalno uporabo stroja, bi imeli usposabljanje o upravljanju, uporabi in vzdrževanju našega izdelka z angleškim priročnikom, videoposnetkom, spletnim vodenjem.
Pakiranje
Embalažni material: karton/lesena škatla s peno v notranjosti.
1. Splošni paket (papirnata škatla ali plastična vrečka): za majhne opremljene dele za digitalni CNC stroj za navijanje žice ga zapakirajte z obrazcem in papirjem, da zagotovite nepoškodovanost med transportom.
2. Paket lesenega ohišja: Za digitalni CNC stroj za navijanje žice v tuljavo večjega obsega imamo posebej usposobljenega tesarja, ki bi izdelal ustrezen leseni ohišje z natančno debelino, gostoto, dolžino. Puščica navzgor ↑, označena na zunanjem lesenem ohišju. V leseno ohišje bi dali puferski material, da bi preprečili razpoke in udarce.
Izbirni dodatki
|
št. |
Artikel/specifikacija |
Količina |
Enota |
|
1 |
Krmilnik |
1 |
Kos |
|
2 |
Motor za navijanje |
1 |
Kos |
|
3 |
Motor za širjenje |
1 |
Kos |
|
4 |
Senzor iz optičnih vlaken |
1 |
Kos |
|
5 |
B2-2,0 Inches shuttle |
1 |
Kos |
|
6 |
4 in 6 inčni shuttle (osnova na modelu stroja) |
1 |
Kos |
|
7 |
Vodilno kolo za shuttle |
1 |
Kos |
|
8 |
Glava napeljave |
1 |
Kos |
|
9 |
Zelen okrogel pas (lahko pošljem brezplačno enega v oranžni barvi) |
1 |
M |
|
10 |
Pas v obliki zobnika |
1 |
Pas |
Market Area
Tesno sodelujemo s partnerji iz jugovzhodne Azije, Evrope, Amerike, Južne Amerike, Avstralije in Nove Zelandije, da zagotovimo lokalno prodajo, podporo in servisno pomoč za stroje za navijanje tuljav.
Tovarna
KIOXIA LIGHT RING EQUIPMENT GROUP CO., LTD.
Podjetje KioXia Light Ring Equipment Group Co., Ltd., ustanovljeno leta 2007, je bilo -znano podjetje, ki proizvaja odlične zmogljive navijalne stroje skupaj s pripadajočo proizvodnjo in tehnologijo. KIOXIA LIGHT RING zagotavlja visoko stroškovno učinkovite proizvodne rešitve za proizvodnjo navitih komponent vseh vrst, kot so transformatorji, dušilke itd.
